von Uwe Greitens
Form und Farbe – müssen zum Patienten und im Mund passen. In dieser Folge soll es vor allem um Grundlagen zur Zirkon-Farbe gehen, denn sie ist oft der entscheidende Faktor dafür, ob eine Versorgung akzeptiert wird – oder nicht.
Farbgebung durch Oxide–Standardverfahren in der Zahnmedizin

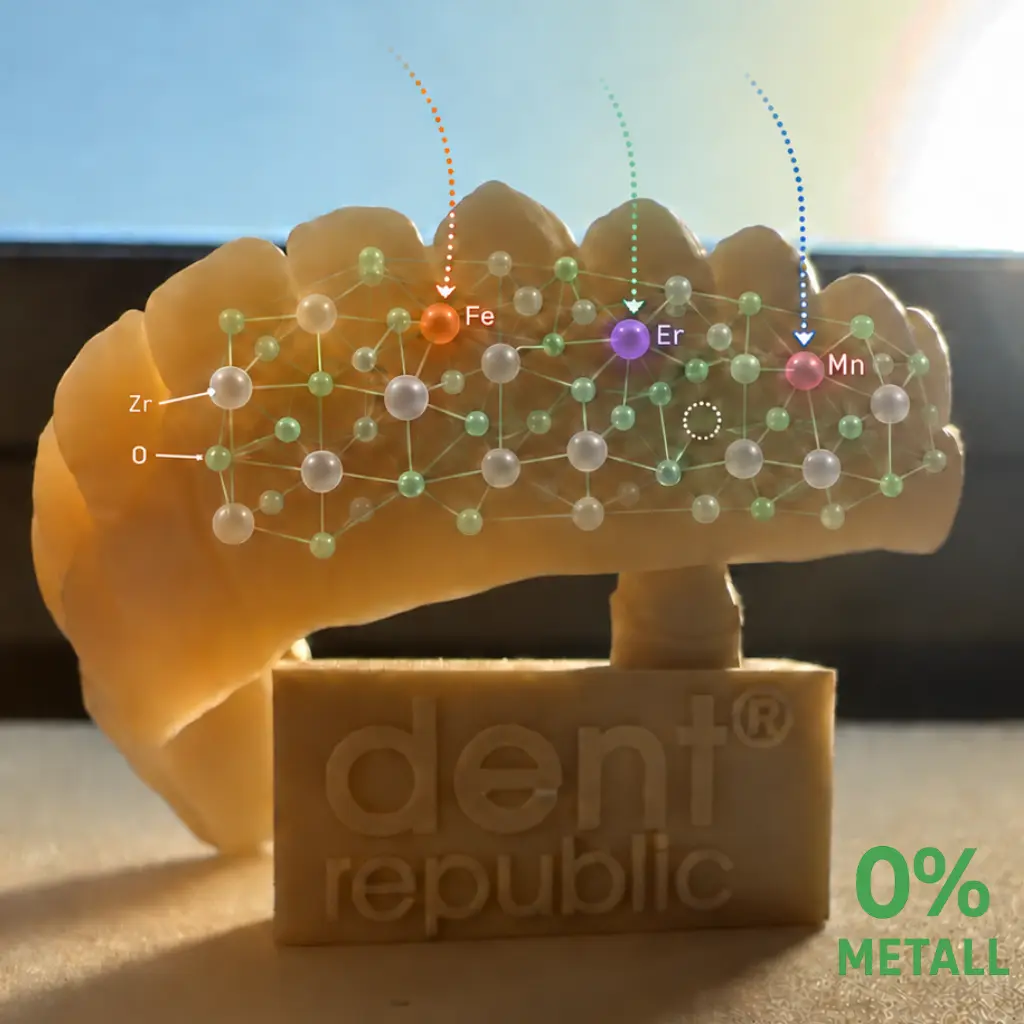

Die Einfärbung von dentalem Zirkondioxid erfolgt standardmäßig durch Zugabe geringer Mengen farbgebender Metalloxide. Diese Metalloxide ersetzen beim Sintern teils Zirkoniumionen im Kristallgitter oder lagern sich dazwischen ein. Dabei entstehen sogenannte Farbzentren, die die Lichtaufnahme verändern – so entsteht die gewünschte Zahnfarbe. Diese Prozesse setzen bei ca. >900°C ein, sie werden ab >1000 °C deutlich relevant und werden bis zum erreichen der Endtemeratur fixiert, wobei sich die Oxide dauerhaft im Zirkongitter einlagern.

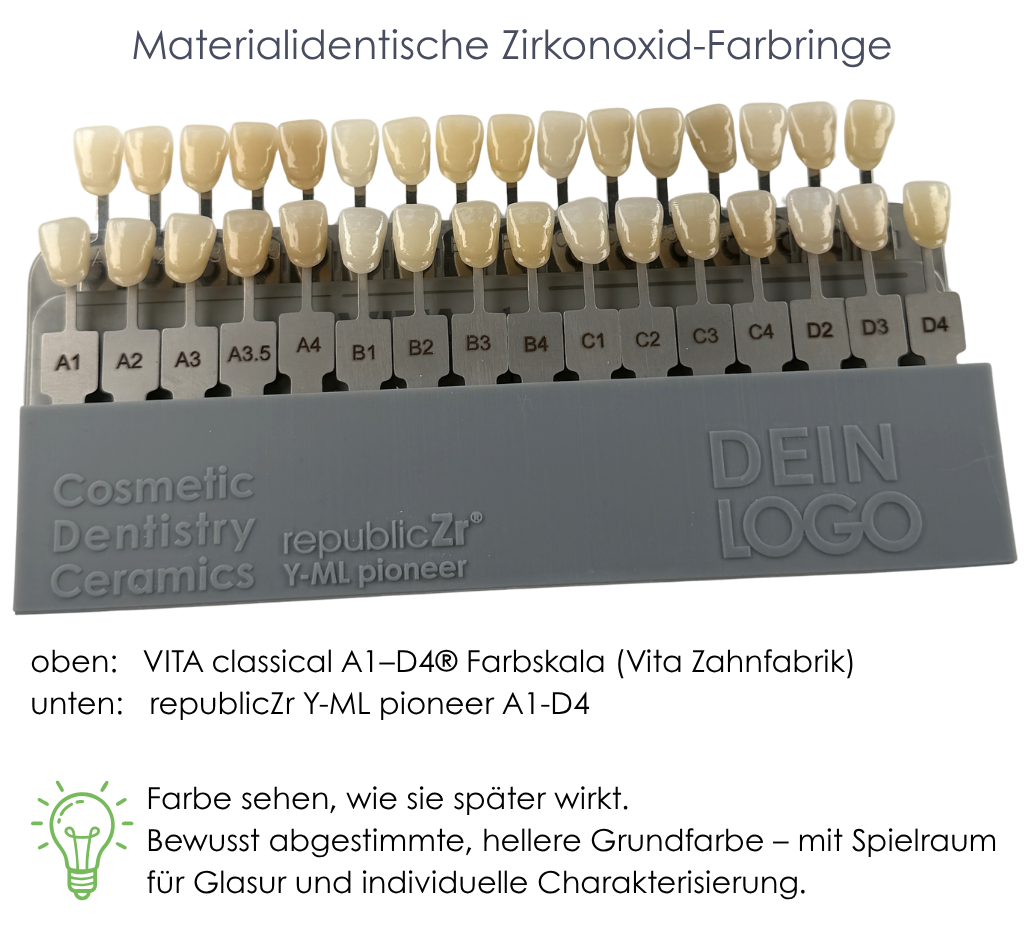

Legt man den VITA Classical Farbring A-D zugrunde, sind die zu erreichenden Farben wie folgt definiert:
A = rötlich-braun | B = rötlich-gelb | C = graulich | D = rötlich-grau
Für republicZr nutzen wir unsere mca (multi coloring agents) Rezeptur. Dabei funktionieren drei Farboxide wie ein fein abstimmbares Mischsystem: Durch gezielte Kombination dieser Oxide lassen sich die VITA-Classic-Zahnfarben hinsichtlich Farbton, Sättigung und Helligkeit reproduzieren:
🟧Fe₂O₃: rötlich-gelblich, bis zu braun → In allen Farben die Basis, besonders für B1–B4
🟪Er₂O₃: pink-violett (rötlich) → geringe Beimengungen, wichtig für A-Farben
⬛MnO₂: grau-bräunlich → sehr geringe Beimengungen, wichtig für C-Farben
Besonders bei transluzenten Zirkonoxidtypen ist die Oxid-Dotierung und das Färbeverfahren essentiell, da hier Lichtdurchlässigkeit und Farbeindruck eng zusammenhängen.
Schon geringe Farbabweichungen fallen bei transluzentem, monolithischem Zirkonoxid deutlicher auf. Nur durch eine sorgfältig Dosierung lässt sich die Restauration farblich an die natürliche Zahnsubstanz anpassen – dies ist die Grundlage für verblendfreie Ästhetik.
Transluzente Zirkone (>4Y-TZP): geringere Menge an Farboxiden – präziser dosiert
Opaquere Zirkone (z. B. 3Y-TZP): höhere Mengen nötig – weniger sensibel für Übersättigung
- Je dunkler die Farbe, desto mehr Oxide – eine Vita A4 wird in der Regel die höchste Dotierung aufweisen.
Die Beimengungen sind sehr gering – je nach Farbe ca. 500–7000 ppm (0,05–0,7 %). ppm = parts per million, entspricht mg pro kg Material.
Kurz gesagt: Je höher die Transluzenz, desto wichtiger ist eine gleichmäßige und präzise Einfärbung für ein natürliches Erscheinungsbild.
Ist das dentale Zirkonoxid wegen der Farboxide noch metallfrei?
Obwohl zur Einfärbung Metalloxide eingesetzt werden und durchaus noch weitere Oxide enthalten sind (z.B. Y₂O₃, Al₂O₃) , bleibt das Material biologisch inert und metallfrei im zahnmedizinischen Sinne.
- Kein metallisches Verhalten: Zirkonoxid und seine Zusatzstoffe haben keine metallische Leitfähigkeit, keinen Glanz und keine plastische Verformbarkeit.
- Keramische Struktur: Die Atome sind fest in ein Kristallgitter eingebunden, ähnlich wie Glas oder Porzellan.
- Biokompatibilität: Oxide lösen keine Metallionen aus, die allergische Reaktionen hervorrufen könnten.
Die Oxide sind chemisch fixiert, nicht löslich oder reaktiv, und verändern die Struktur oder Bioverträglichkeit nicht. Das fertige Zirkonoxid erfüllt die Anforderungen der dentalen ISO Norm 6872 für Keramiken vollständig. Daher wird Zirkonoxid trotz der Anwesenheit metallhaltiger Oxide als „metallfrei“ eingestuft. Es besitzt keine typischen Metalleigenschaften.
Sintern - der wichtigste Prozessschritt für gute Farben (und mehr).

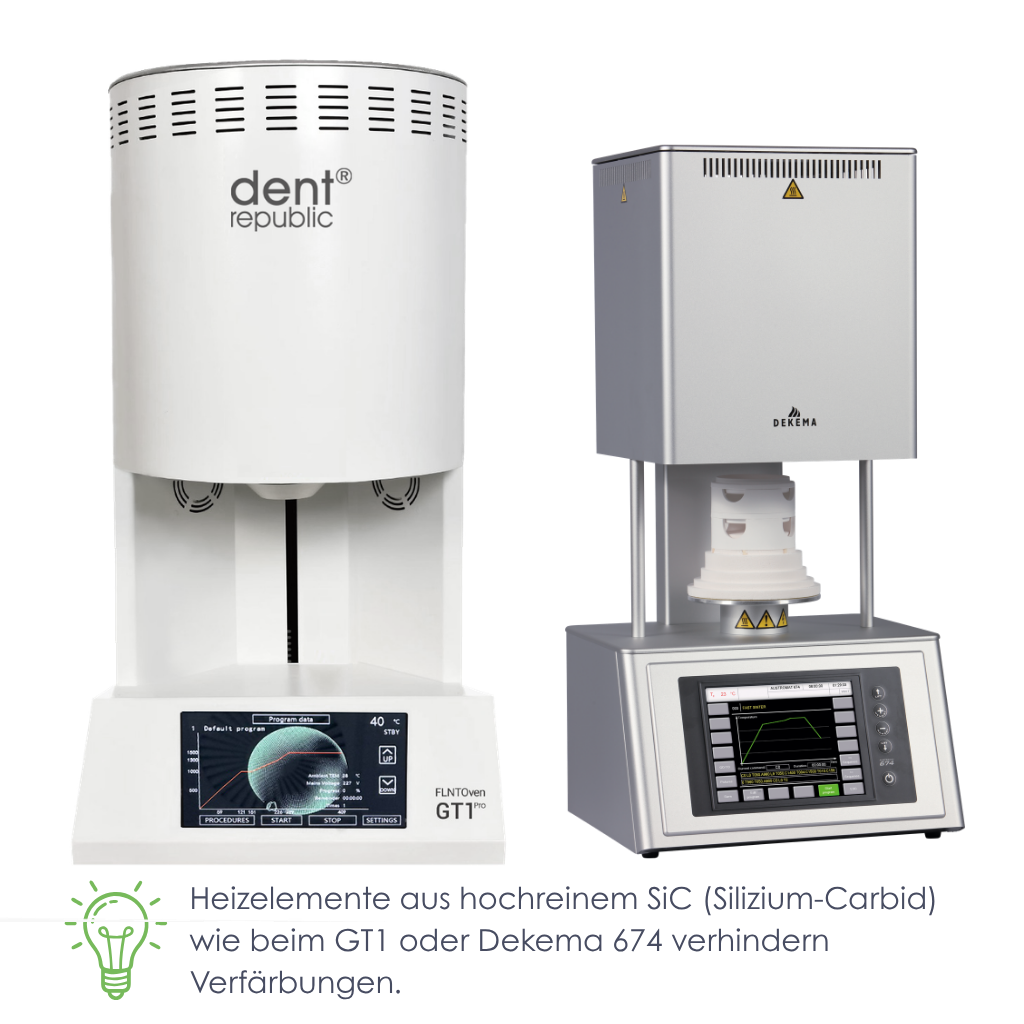

- Die Farben und Transluzenzen entwickeln sich während des Sinterprozesses. Hier entscheidet sich, ob die eingebrachten Oxide ihre volle Wirkung entfalten. Ziel ist es, eine gleichmäßige Oxidationsstufe für alle, enthaltenen Additive zu erreichen. Eine nicht auf die Farbrezeptur abgestimmte Brandführung verhindert eine harmonische Erscheinung und einzelne Oxide können farblich dominant bleiben.
Mehr noch: Das Sintern ist der zentrale Schritt, der aus dem porösen Weißling die eigentliche Keramik macht. Ingenieure sagen dazu treffend: „Die Keramik entsteht erst beim Sintern.“ Festigkeit, Finale Dichte und optische Eigenschaften bilden sich aus.
- 4 wichtige Parameter für schöne Ergebnisse mit republicZr Y-ML:
- (1.480)-1.500 °C Endtemperatur
- 120 Min. Haltezeit
- Steigraten und Haltepunkt bei 1.150°C (!) beachten
- Oxidierende Atmosphäre

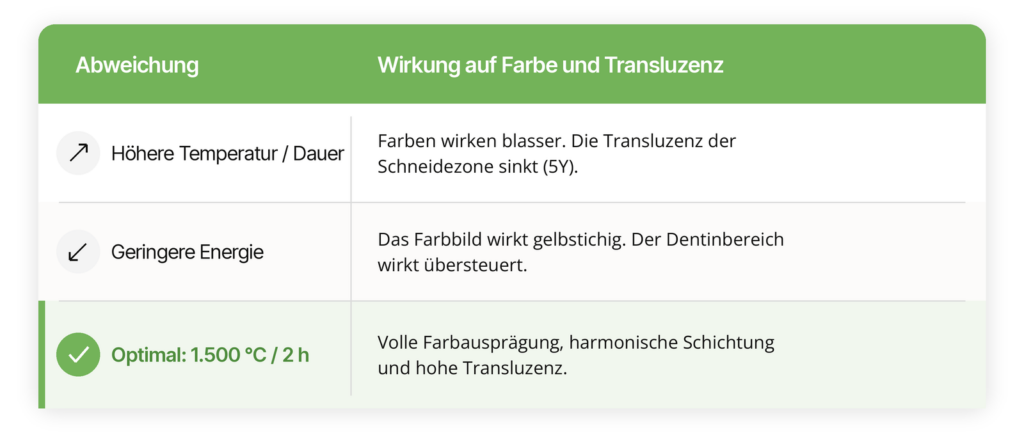

Innerhalb dieses Fensters entfaltet das Material seine volle Farbtiefe, ohne Farbübersteuerung oder Verflachung. Abweichungen führen zu typischen Fehlerbildern:
- Farbwahrnehmung ist relativ – deshalb muss das Material präzise sein
Die Farbwiedergabe einer Restauration hängt stark von externen Faktoren ab: Lichtart, Reflexionen, Umgebungsfarben, Feuchtigkeit und die Oberflächenstruktur verändern die visuelle Wirkung. Auch das menschliche Auge passt Farben adaptiv an – je nach Kontext und Lichtquelle.

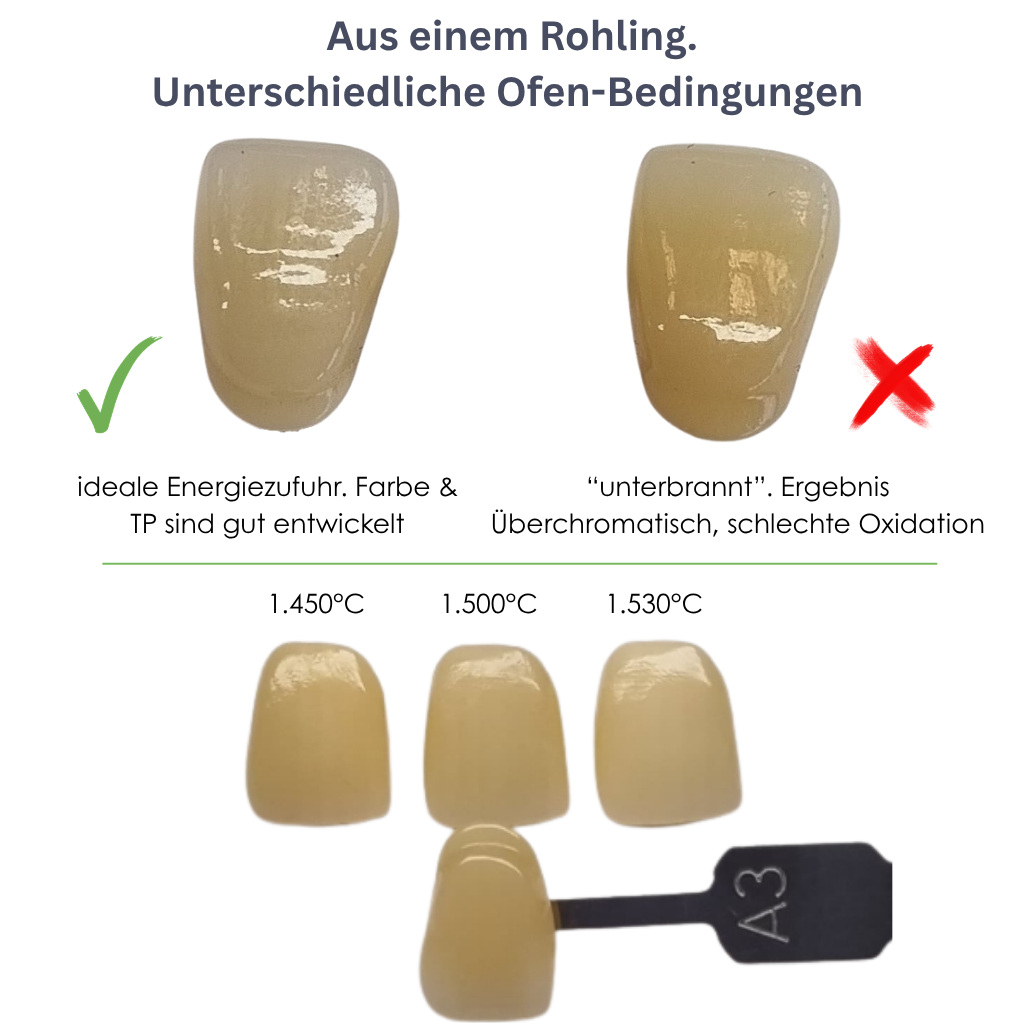

Das lässt sich sehr gut am Bildvergleich mit dem VITA Farbnahmezahn A3 erkennen:
Jede der dort gezeigten Kronen weist eine hohe Übereinstimmung mit dem Referenzfarbzahn auf – dennoch wirkt die Farbe auf jedem Bild leicht unterschiedlich. Ursache ist nicht das Material, sondern die veränderten Aufnahmebedingungen: Kamera, Lichtwinkel, Weißabgleich, Displaydarstellung.
Gerade deshalb ist es essenziell, dass die Farbinformation bereits im Zirkonrohling präzise und mehrschichtig angelegt ist – so wie bei republicZr Y-ML. Dank der abgestimmten chemischen Schichten und der mca-Technologie entsteht schon vor der Glasur ein naturähnliches, stabiles Farbbild.
„Fazit.“
Die Einfärbung von Zirkonoxid durch Oxide erfordert höchste Präzision. Die Farbwirkung und Transluzenz hängt maßgeblich vom korrekten Sinterprozess ab. Trotz der Zugabe von Oxiden bleibt das Material keramiktypisch metallfrei und erfüllt alle Anforderungen an Biokompatibilität. republicZr Y-ML bietet mit seiner mehrschichtigen Farb- und Transluzenzarchitektur sowie definierten Sinterparametern eine verlässliche Grundlage für reproduzierbare, ästhetisch hochwertige Restaurationen.
Genau hier setzt republicZr Y-ML an – ein Zirkonoxidmaterial mit integrierter Farb- und Transluzenz- Schichtung, das durch definierte Thermoprofile höchste Farbstabilität und Transluzenz bietet – und im Patientenmund überzeugt: visuell, funktional und emotional.
Für das Labor bedeutet das:
- Weniger subjektive Nachjustierung
- Höhere Farbsicherheit im Patientenmund
- Deutlich reduzierte Korrekturschritte
